STAHL NACH
IHREM PLAN.

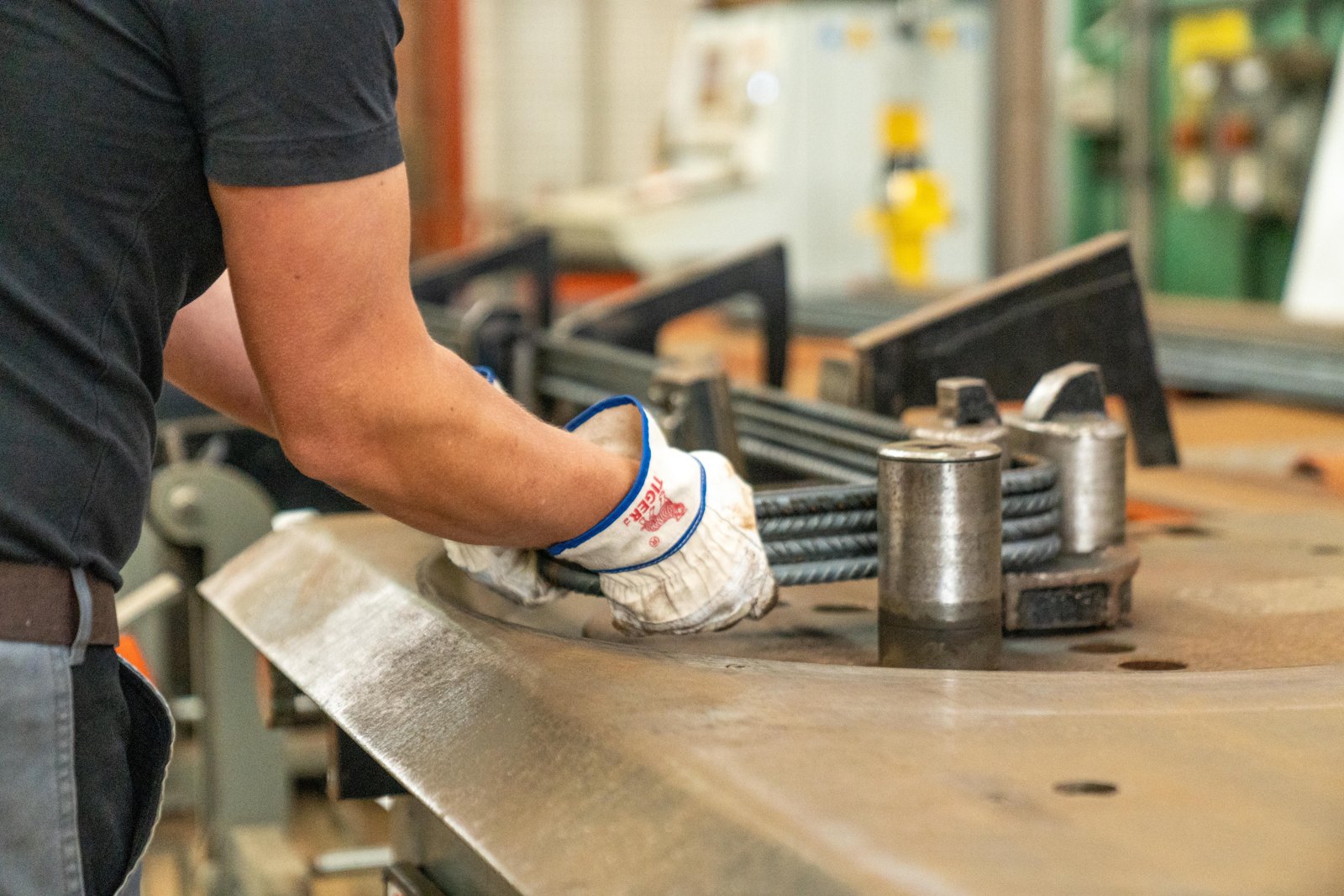

In unseren Biegebetrieben bringen wir Bewehrungsstahl in die Form, die Ihr Bauvorhaben braucht.
01 / PRÄZISE GEFERTIGT
Biegebetrieb
In Waiblingen und Hüttlingen fertigen wir individuell bearbeitete Bewehrung aus Betonstahl. Mit unserer Beteiligung an der SW-Stahlhandel GmbH sind wir auch in Edenkoben vertreten. Das Unternehmen betreibt ebenfalls einen Biegebetrieb. Gemeinsam stimmen wir Ausführung und Bedarf auf Ihre Planung ab.
Jetzt anfragenPRODUKTLISTEN.
Zu den PreislistenEntdecken Sie unsere Produkte und Leistungen rund um geschnittenen und gebogenen Betonstahl. Öffnen Sie einen Eintrag für eine kurze Beschreibung und die passenden PDF-Unterlagen.
BewehrungsstahlInfo & 2 PDFs
Betonstahl nach Ihrer Bewehrungsplanung
Bewehrungsstahl nimmt im Stahlbeton insbesondere Zugkräfte auf. In unseren Biegebetrieben in Waiblingen und Hüttlingen schneiden und biegen wir Betonstahl passend zu Ihrer Bewehrungsplanung. So entstehen die benötigten Stabformen für Ihr Bauvorhaben. Die Unterlagen BAZ und TE erläutern Bearbeitungskosten, Aufpreise und zusätzliche Lieferbedingungen.
StäbeInfo & PDF
Betonstahl in Stäben – zugeschnitten und gebogen
Gerade Betonstahlstäbe bilden die Grundlage für viele Bewehrungspositionen. Wir schneiden das Stabmaterial auf die benötigte Länge und biegen es nach Ihrer Planung. Durchmesser, Stückzahl und Biegeform richten sich nach der Stahlliste. Die Produktübersicht zeigt die aufgeführten Abmessungen, Metergewichte und Ausgangslängen.
RingeInfo & PDF
Betonstahl vom Ring für die Weiterverarbeitung
Betonstahl in Ringen ist aufgewickeltes Vormaterial, das vor der Verwendung gerichtet und auf Länge geschnitten wird. Daraus lassen sich unter anderem Bügel und weitere Biegeformen herstellen. Ringmaterial ermöglicht die Verarbeitung unterschiedlicher Zuschnittlängen. Angaben zu den aufgeführten Durchmessern, Metergewichten und Ringgewichten finden Sie in der Produktübersicht.
LagermattenInfo & PDF
Q- und R-Matten für flächige Bewehrung
Lagermatten sind geschweißte Betonstahlmatten mit festgelegten Abmessungen und Stababständen. Sie werden beispielsweise für die Bewehrung von Decken, Wänden und Bodenplatten eingesetzt. Unser Produktblatt stellt Q- und R-Matten mit ihren Abmessungen, Stabdurchmessern und Gewichten vor. Die passende Mattenart und Duktilitätsklasse ergeben sich aus Ihrer Bewehrungsplanung.
BewehrungskörbeInfo & PDF
BBK – der BLUMENSTOCK Bewehrungskorb
Beim BLUMENSTOCK Bewehrungskorb werden vorgefertigte Betonstahlbügel durch angeschweißte Haltestäbe zu einem Korb verbunden. Bügelform und Anordnung lassen sich auf die Planung abstimmen. Einsatzbereiche sind unter anderem Fundamente, Unterzüge, Stützen und Anschlussbewehrungen. Die vormontierten Elemente erleichtern die Positionierung der Bügel auf der Baustelle; die Haltestäbe dienen der Montage.
Matten bearbeitetInfo & PDF
Betonstahlmatten schneiden und biegen
Nicht jede Bewehrungsposition lässt sich mit einer unveränderten Lagermatte ausführen. Durch Schneiden und Biegen werden Betonstahlmatten an die vorgesehene Bauteilgeometrie angepasst. Maßgebend sind die Zuschnitte und Biegeformen Ihrer Planung. Die PDF-Unterlage beschreibt die aufgeführten Bearbeitungsarten und die dazugehörigen Aufpreise.
ListenmattenInfo & PDF
Individuelle Betonstahlmatten nach Bedarf
Listenmatten werden nach den projektspezifischen Vorgaben der Tragwerksplanung gefertigt. Mattenlänge, Breite, Stabdurchmesser und Stababstände können innerhalb der technischen Fertigungsmöglichkeiten auf den benötigten Bewehrungsquerschnitt abgestimmt werden. Sie sind eine Alternative, wenn Standardmatten die Anforderungen nicht passend abdecken. Die Produktunterlage erläutert Aufbau und Ausführung.
HS-MattenInfo & PDF
Standardisierte Listenmatten für Verbindungen
HS-Matten sind standardisierte Listenmatten für Durchdringungen und Eckverbindungen. Ihr festgelegter Stabaufbau unterstützt die Ausbildung entsprechender Bewehrungsdetails. Welche Ausführung benötigt wird, bestimmt die Bewehrungsplanung. Das Produktblatt enthält Abmessungen und Gewichte der Typen HS1 bis HS3 sowie einen getrennten Überblick über nicht statische N-Matten.
VorratsmattenInfo & PDF
B-Matten mit definierten Stabüberständen
Vorratsmatten, auch B-Matten genannt, sind Betonstahlmatten mit festgelegtem Aufbau und unterschiedlichen Stabüberständen an den Rändern. Diese Geometrie ist bei der Planung der Mattenstöße zu berücksichtigen. Die Produktübersicht enthält die aufgeführten B-Matten mit Abmessungen, Stababständen, Überständen und Gewichten. Die Auswahl richtet sich nach dem Bewehrungsplan.
AbstandhalterInfo & PDF
Unterstützungselemente für Bewehrungslagen
Unterstützungselemente halten die obere Bewehrungslage im vorgesehenen Abstand zur unteren Lage. Sie helfen, die geplante Anordnung der Bewehrung während der Verlegearbeiten und beim Betonieren einzuhalten. Das Produktblatt stellt die aufgeführten SBA- und S-Unterstützungen vor. Höhe, Anordnung und Menge werden passend zum Bewehrungsaufbau gewählt.
LentonInfo & PDF
Schraubmuffen für mechanische Stabverbindungen
LENTON-Schraubmuffen verbinden Bewehrungsstäbe über ein Gewindesystem. Damit lassen sich mechanische Stöße als Alternative zu Übergreifungsstößen planen, etwa bei begrenztem Platz für die Bewehrung. Die Auswahl des Muffentyps richtet sich unter anderem nach Stabdurchmesser und Einbausituation. Die Herstellerunterlagen erläutern die Systeme und ihre Montage.
StreckengeschäftInfo & 7 PDFs
Betonstahl und Matten direkt ab Werk
Für den Bedarf an unbearbeitetem Betonstahl organisieren wir Lieferungen in werksfähigen Ladungen direkt ab Werk. Zum Streckengeschäft gehören Stäbe, Ringe und unterschiedliche Mattenarten. Wir stimmen Materialbedarf und Lieferabwicklung mit Ihnen ab. Hier finden Sie die zugehörigen Produktunterlagen sowie weitere Informationen zum Streckenhandel.
VOM PLAN ZUR BEWEHRUNG
WIR BRINGEN
STAHL IN FORM.
Geschnitten. Gebogen. Kommissioniert.
Betonstahl, vorbereitet für Ihr Bauvorhaben.
- 01 / VORBEREITEN
Der Plan
gibt die Form vor.Die Bewehrungsplanung bestimmt die benötigte Form. Wir schneiden den Betonstahl zu und bereiten ihn für die Bearbeitung vor.
- 02 / BIEGEN
Gerader Stahl.
Präzise Biegung.Der Biegebolzen führt den Stahl um die Biegerolle. So entsteht die benötigte Form – hier als Beispiel eine 90°-Biegung.
- 03 / KOMMISSIONIEREN
Bereit für
die Baustelle.Der bearbeitete Betonstahl wird entsprechend Ihrer Bestellung zusammengestellt und auf die Baustelle geliefert.
Bauvorhaben besprechen
GRUNDLAGEN FÜR DIE PRAXIS
DIE KLEINE
BETONSTAHLKUNDE.
Ihr kompaktes Nachschlagwerk für Betonstahl: Lieferformen, Gewichte, Matten und wichtige Begriffe für Ihre Anfrage und Bestellung.
Beton und Stahl ergänzen sich: Beton nimmt vor allem Druckkräfte auf, die Bewehrung übernimmt insbesondere Zugkräfte. Welche Stahlsorte, Abmessungen und Mengen Ihr Bauvorhaben benötigt, steht im Bewehrungsplan. Die folgenden Tabellen helfen Ihnen, diese Angaben zu lesen und Materialmengen einzuordnen.
Was regelt DIN 488?
Die Normenreihe beschreibt Betonstahlprodukte, ihre Eigenschaften, Kennzeichnung und Übereinstimmungsnachweise. Bemessung, Betondeckung, Abstände und Übergreifungen richten sich nach den für das Bauvorhaben geltenden Bemessungs- und Ausführungsregeln, insbesondere Eurocode 2 mit den zugehörigen nationalen Festlegungen.
01Lieferformen & Stahlsorten
Gerade Stäbe, Ringmaterial und Duktilität
Betonstabstahl
Betonstabstahl nach DIN 488-2 wird als gerader, gerippter Stab der Sorte B500B geliefert. Er lässt sich entsprechend der Bewehrungsplanung ablängen und zu Bügeln oder anderen Biegeformen verarbeiten.
Betonstahl in Ringen
Betonstahl in Ringen nach DIN 488-3 wird abgewickelt und gerichtet. Daraus entstehen gerade Stäbe oder Biegeformen. Je nach Produkt wird warmgewalztes (WR) oder kaltgewalztes (KR) Material eingesetzt. Stahlsorte und Durchmesser müssen zur Bestellung und zum Produktnachweis passen.
Was bedeutet Duktilität?
Sie beschreibt das plastische Verformungsvermögen des Stahls. Bei B500A und B500B steht die Zahl 500 für die charakteristische Streckgrenze von 500 N/mm²; A und B bezeichnen unterschiedliche Duktilitätsklassen.
| Merkmal | B500A · Klasse A | B500B · Klasse B |
|---|---|---|
| Duktilität | Normal | Hoch |
| Verhältnis Rm / Re | ≥ 1,05 | ≥ 1,08 |
| Gesamtdehnung Agt | ≥ 2,5 % | ≥ 5,0 % |
| Werkstoffnummer | 1.0438 | 1.0439 |
| Produktformen | Ringe und Betonstahlmatten | Stabstahl, Ringe und Betonstahlmatten |
Rm: Zugfestigkeit · Re: Streckgrenze · Agt: Gesamtdehnung bei Höchstkraft. Die Duktilitätswerte sind charakteristische Anforderungen, keine zugesicherten Einzelmesswerte. A und B dürfen nur entsprechend der Planung eingesetzt werden. Geschweißte Betonstahlmatten werden in DIN 488-4 behandelt.
Nennen Sie die Stahlsorte laut Plan, den Durchmesser, die gewünschte Länge beziehungsweise Biegeform und die Stückzahl. Bei Matten benötigen wir den vollständigen Mattentyp einschließlich Duktilitätsklasse und die Anzahl.
02Durchmesser, Querschnitt & Gewicht
Nennwerte von Ø 6 bis 40 mm
Der Nenndurchmesser ds beschreibt die nominelle Stabdicke. As ist die Querschnittsfläche eines Stabs, g sein Nenngewicht je laufendem Meter. Die Rippen sind beim benötigten Außenmaß zusätzlich zu berücksichtigen.
| ds [mm] | As [cm²] | g [kg/m] |
|---|---|---|
| 6 | 0,283 | 0,222 |
| 8 | 0,503 | 0,395 |
| 10 | 0,785 | 0,617 |
| 12 | 1,131 | 0,888 |
| 14 | 1,54 | 1,21 |
| 16 | 2,01 | 1,58 |
| 20 | 3,14 | 2,47 |
| 25 | 4,91 | 3,85 |
| 28 | 6,16 | 4,83 |
| 32 | 8,04 | 6,31 |
| 40 | 12,57 | 9,86 |
Ein Stab hat 1,131 cm² Nennquerschnitt und wiegt rechnerisch 0,888 kg je Meter. Bei 12 m Länge sind das rund 10,66 kg.
Längen und Ringgewichte
Übliche Stablängen liegen bei 12 bis 15 m; kompakte Ringe wiegen etwa 0,5 bis 3,0 t. Welche Länge und Lieferform für Ihren Auftrag verfügbar ist, stimmen wir mit Ihnen ab. Fragen Sie Sonderlängen bitte gesondert an.
Außendurchmesser über Rippen
Der tatsächliche Außendurchmesser ist größer als der Nenndurchmesser. Als Richtwert können Sie etwa das 1,15- bis 1,20-Fache des Nenndurchmessers ansetzen. Für die tatsächliche Geometrie sind die Angaben des jeweiligen Produkts maßgebend.
03Q- und R-Lagermatten
Bezeichnungen, Abmessungen und Mattengewichte
Q-Matten
Sie besitzen in Längs- und Querrichtung annähernd gleiche Bewehrungsquerschnitte. Q188A beziehungsweise Q188B steht beispielsweise für 1,88 cm² Stahl je Meter in beiden Richtungen.
R-Matten
Hier unterscheiden sich die Bewehrungsquerschnitte der beiden Richtungen. R188A beziehungsweise R188B hat längs 1,88 cm²/m und quer 1,13 cm²/m. Die Verlegerichtung ist deshalb wesentlich.
Die Kennzahl entspricht dem Nennquerschnitt in mm² je Meter in der maßgebenden Richtung: 188 bedeutet 188 mm²/m beziehungsweise 1,88 cm²/m. Das abschließende A oder B bezeichnet die Duktilitätsklasse. Die Tabellenangabe „A/B“ fasst die beiden Duktilitätsklassen zusammen. Geben Sie bei Ihrer Bestellung immer die im Bewehrungsplan geforderte Klasse an.
| Typ | As längs [cm²/m] | As quer [cm²/m] | Länge × Breite [m] | Stababstand längs / quer [mm] | Gewicht [kg/Matte] | Gewicht [kg/m²] |
|---|---|---|---|---|---|---|
| Q188A/B | 1,88 | 1,88 | 6,00 × 2,30 | 150 / 150 | 41,7 | 3,02 |
| Q257A/B | 2,57 | 2,57 | 6,00 × 2,30 | 150 / 150 | 56,8 | 4,12 |
| Q335A/B | 3,35 | 3,35 | 6,00 × 2,30 | 150 / 150 | 74,3 | 5,38 |
| Q424A/B | 4,24 | 4,24 | 6,00 × 2,30 | 150 / 150 | 84,4 | 6,12 |
| Q524A/B | 5,24 | 5,24 | 6,00 × 2,30 | 150 / 150 | 100,9 | 7,31 |
| Q636A/B | 6,36 | 6,28 | 6,00 × 2,35 | 100 / 125 | 132,0 | 9,36 |
| R188A/B | 1,88 | 1,13 | 6,00 × 2,30 | 150 / 250 | 33,6 | 2,43 |
| R257A/B | 2,57 | 1,13 | 6,00 × 2,30 | 150 / 250 | 41,2 | 2,99 |
| R335A/B | 3,35 | 1,13 | 6,00 × 2,30 | 150 / 250 | 50,2 | 3,64 |
| R424A/B | 4,24 | 2,01 | 6,00 × 2,30 | 150 / 250 | 67,2 | 4,87 |
| R524A/B | 5,24 | 2,01 | 6,00 × 2,30 | 150 / 250 | 75,7 | 5,49 |
Die Gewichte gelten je ganzer Matte beziehungsweise je Quadratmeter Mattenfläche. Zum Mattenaufbau gehören auch Randstäbe, Randeinsparungen und Überstände. Berücksichtigen Sie deshalb neben den Außenmaßen auch die genaue Ausführung der Matte. Eine Matte darf nicht allein wegen eines ähnlichen Gewichts gegen einen anderen Typ ausgetauscht werden. Verfügbarkeit und konkrete Ausführung bitte anfragen.
04Flächenbewehrung & Stababstände
Wie viel Stahl liegt in einem Meter Bauteilbreite?
Der Bewehrungsquerschnitt je Meter hängt von Stabdurchmesser und Achsabstand ab: größere Durchmesser oder engere Abstände ergeben mehr Stahlquerschnitt. Die folgende Tabelle betrachtet jeweils eine Bewehrungsrichtung.
| Achsabstand [cm] | Ø 6 | Ø 8 | Ø 10 | Ø 12 | Ø 14 | Ø 16 | Ø 20 | Ø 25 | Ø 28 | Ø 32 | Ø 40 | Stäbe pro m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5,0 | 5,65 | 10,05 | 15,71 | 22,62 | 30,79 | 40,21 | 62,83 | 98,17 | – | – | – | 20,00 |
| 6,0 | 4,71 | 8,38 | 13,09 | 18,85 | 25,66 | 33,51 | 52,36 | 81,81 | 102,63 | – | – | 16,67 |
| 7,0 | 4,04 | 7,18 | 11,22 | 16,16 | 21,99 | 28,72 | 44,88 | 70,12 | 87,96 | 114,89 | – | 14,29 |
| 7,5 | 3,77 | 6,70 | 10,47 | 15,08 | 20,53 | 26,81 | 41,89 | 65,45 | 82,10 | 107,23 | – | 13,33 |
| 8,0 | 3,53 | 6,28 | 9,82 | 14,14 | 19,24 | 25,13 | 39,27 | 61,36 | 76,97 | 100,53 | 157,08 | 12,50 |
| 9,0 | 3,14 | 5,59 | 8,73 | 12,57 | 17,10 | 22,34 | 34,91 | 54,54 | 68,42 | 89,36 | 139,63 | 11,11 |
| 10,0 | 2,83 | 5,03 | 7,85 | 11,31 | 15,39 | 20,11 | 31,42 | 49,09 | 61,58 | 80,42 | 125,66 | 10,00 |
| 12,5 | 2,26 | 4,02 | 6,28 | 9,05 | 12,32 | 16,08 | 25,13 | 39,27 | 49,26 | 64,34 | 100,53 | 8,00 |
| 15,0 | 1,88 | 3,35 | 5,24 | 7,54 | 10,26 | 13,40 | 20,94 | 32,72 | 41,05 | 53,62 | 83,78 | 6,67 |
| 20,0 | 1,41 | 2,51 | 3,93 | 5,65 | 7,70 | 10,05 | 15,71 | 24,54 | 30,79 | 40,21 | 62,83 | 5,00 |
| 25,0 | 1,13 | 2,01 | 3,14 | 4,52 | 6,16 | 8,04 | 12,57 | 19,63 | 24,63 | 32,17 | 50,27 | 4,00 |
Rechenwerte für gleichmäßige Achsabstände, auf zwei Nachkommastellen gerundet. „–“ bedeutet: Für diese Kombination ist hier kein Wert angegeben. Die Tabelle zeigt vorhandenen Stahlquerschnitt; sie legt weder den erforderlichen Querschnitt noch zulässige Mindestabstände fest.
Ø 10 mm im Achsabstand von 15 cm ergeben 5,24 cm² Stahlquerschnitt je Meter. Rechnerisch liegen dabei 100 / 15 = 6,67 Stäbe je Meter.
Achsabstand ist nicht lichter Abstand
Der Achsabstand wird von Stabmitte zu Stabmitte gemessen. Der lichte Abstand a ist der freie Zwischenraum zwischen den Stäben. Er muss das Einbringen und Verdichten des Betons ermöglichen. Dafür sind unter anderem Stabdurchmesser, Größtkorn der Gesteinskörnung und gegebenenfalls Stabbündel zu berücksichtigen.
Das Zeichen dg steht für den Größtkorndurchmesser und dsv für den Vergleichsdurchmesser eines Stabbündels. Mindestabstände ergeben sich aus den für das Bauvorhaben geltenden Bewehrungs- und Konstruktionsregeln.
05Übergreifungsstöße verstehen
Kraftübertragung zwischen benachbarten Bewehrungselementen
Bei einem Übergreifungsstoß überlappen sich Stäbe oder Matten über eine festgelegte Länge. Die Kraft wird dabei über den Verbund mit dem Beton zwischen den Bewehrungselementen übertragen.
Tragstoß und Querbewehrung
Bei Q-Matten ist die tragende Bewehrung in beiden Richtungen zu beachten. Bei R-Matten wird zwischen dem Tragstoß in Längsrichtung und dem Verteilerstoß in Querrichtung unterschieden. Achten Sie deshalb beim Lesen des Verlegeplans immer auf Mattentyp, Lage und Verlegerichtung.
Keine pauschale Stoßlänge
Die Übergreifungslänge l0 hängt unter anderem von Betonfestigkeit, Verbundbedingungen, Bewehrung und Beanspruchung ab. Dabei wird zwischen guten und mäßigen Verbundbedingungen unterschieden. Welche Bedingungen für Ihr Bauteil gelten und welche Stoßlänge erforderlich ist, legt die Fachplanung fest. Der Mattentyp allein reicht dafür nicht aus.
Für Ihre Bestellung und die Verlegung übernehmen Sie die Stoßlängen und die Anordnung aus dem freigegebenen Bewehrungsplan. Eine pauschale Überlappung „um eine Masche“ ist keine allgemeine Regel. Bei unklaren Angaben lassen Sie die Stoßausbildung vor der Ausführung durch die Fachplanung klären.
Mattenübergreifung nach der Maschenregel
Die Tabellen zeigen die Anzahl der Maschen für Lagermatten im Zwei-Ebenen-Stoß bei Betonfestigkeitsklassen von C20/25 bis C50/60. Wählen Sie Mattentyp, Verbundbereich und Stoßrichtung passend zum Bewehrungsplan. Die Zahlen sind keine Längen in Zentimetern.
Die Zuordnung zu gutem oder mäßigem Verbund erfolgt durch die Fachplanung. Die Übersicht gilt für die aufgeführten A-Matten und die genannten Voraussetzungen; sie ist keine allgemeine Freigabe für andere Matten oder Stoßausbildungen. Auf kleinen Bildschirmen lassen sich die Tabellen seitlich verschieben.
| Mattentyp | Tragstoß in Längsrichtung | Tragstoß in Querrichtung | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C20/25 | C25/30 | C30/37 | C35/45 | C40/50 | C45/55 | C50/60 | C20/25 | C25/30 | C30/37 | C35/45 | C40/50 | C45/55 | C50/60 | |
| Q188A | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 1 | 1 | 1 | 1 |
| Q257A | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 1 | 1 |
| Q335A | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 3 | 2 | 2 | 2 | 2 | 2 | 2 |
| Q424A | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Q524A | 3 | 2 | 2 | 2 | 2 | 1 | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Q636A | 4 | 3 | 3 | 2 | 2 | 2 | 2 | 6 | 5 | 4 | 4 | 3 | 3 | 3 |
| Mattentyp | Tragstoß in Längsrichtung | Tragstoß in Querrichtung | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C20/25 | C25/30 | C30/37 | C35/45 | C40/50 | C45/55 | C50/60 | C20/25 | C25/30 | C30/37 | C35/45 | C40/50 | C45/55 | C50/60 | |
| Q188A | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 3 | 2 | 2 | 2 | 2 | 2 | 2 |
| Q257A | 3 | 2 | 2 | 2 | 1 | 1 | 1 | 3 | 3 | 3 | 2 | 2 | 2 | 2 |
| Q335A | 3 | 3 | 2 | 2 | 2 | 2 | 1 | 4 | 3 | 3 | 3 | 2 | 2 | 2 |
| Q424A | 4 | 3 | 3 | 2 | 2 | 2 | 2 | 4 | 4 | 3 | 3 | 3 | 3 | 3 |
| Q524A | 4 | 4 | 3 | 3 | 2 | 2 | 2 | 5 | 4 | 4 | 3 | 3 | 3 | 3 |
| Q636A | 5 | 4 | 4 | 3 | 3 | 3 | 2 | 8 | 7 | 6 | 5 | 5 | 5 | 5 |
| Mattentyp | Tragstoß in Längsrichtung | Verteilerstoß in Querrichtung | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C20/25 | C25/30 | C30/37 | C35/45 | C40/50 | C45/55 | C50/60 | C20/25 | C25/30 | C30/37 | C35/45 | C40/50 | C45/55 | C50/60 | |
| R188A | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| R257A | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| R335A | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| R424A | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| R524A | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Mattentyp | Tragstoß in Längsrichtung | Verteilerstoß in Querrichtung | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C20/25 | C25/30 | C30/37 | C35/45 | C40/50 | C45/55 | C50/60 | C20/25 | C25/30 | C30/37 | C35/45 | C40/50 | C45/55 | C50/60 | |
| R188A | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| R257A | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| R335A | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| R424A | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| R524A | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
In der Zeile Q335A und der Spalte C25/30 stehen sowohl für den Tragstoß längs als auch quer jeweils 3 Maschen. Die konkrete Übergreifungslänge und Anordnung entnehmen Sie dem freigegebenen Bewehrungsplan.
Alle Angaben ohne Gewähr. Die Maschenregel ersetzt keine Bemessung. Tabellenstand und Fachquellen sind am Ende dieses Nachschlagwerks angegeben; maßgebend bleiben die für Ihr Bauvorhaben geltenden Regeln und die freigegebene Planung.
06Biegen & Rückbiegen
Form, Biegerolle und Bemaßung gehören zusammen
Welche Biegerolle passt zum Stabdurchmesser?
Der Biegerollendurchmesser D beschreibt den Durchmesser der Rolle, um die der Stab gebogen wird. Er ist kein Radius. Die Mindestgröße hängt von Stabdurchmesser ds, Biegeform und Einbausituation ab.
Einmaliges Biegen ungeschweißter Betonstahlstäbe für Normalbeton unter vorwiegend ruhender Belastung. Grundlage: DIN EN 1992-1-1, Abschnitt 8.3, mit deutschem Nationalen Anhang, Tabelle NA.8.1a. Die genaue Normausgabe ist im Quellenbereich genannt. Für Leichtbeton, geschweißte Bewehrung und Rückbiegen gelten zusätzliche beziehungsweise andere Anforderungen.
Haken, Winkelhaken, Schlaufen und Bügel: Bei ds < 20 mm gilt D ≥ 4 × ds, ab 20 mm D ≥ 7 × ds. Für Schrägstäbe und andere gebogene Stäbe sind die Spalten mit 10-, 15- oder 20-fachem Durchmesser maßgebend.
| Stab-Ø [mm] | Haken / Bügel usw. 4 × bzw. 7 × ds | Andere Biegungen Fall A · 10 × ds | Andere Biegungen Fall B · 15 × ds | Andere Biegungen Fall C · 20 × ds |
|---|---|---|---|---|
| 6 | 24 | 60 | 90 | 120 |
| 8 | 32 | 80 | 120 | 160 |
| 10 | 40 | 100 | 150 | 200 |
| 12 | 48 | 120 | 180 | 240 |
| 14 | 56 | 140 | 210 | 280 |
| 16 | 64 | 160 | 240 | 320 |
| 20 | 140 | 200 | 300 | 400 |
| 25 | 175 | 250 | 375 | 500 |
| 28 | 196 | 280 | 420 | 560 |
| 32 | 224 | 320 | 480 | 640 |
| 40 | 280 | 400 | 600 | 800 |
So wählen Sie Fall A, B oder C
Entscheidend ist die Betondeckung c rechtwinklig zur Biegeebene. Prüfen Sie die Fälle in dieser Reihenfolge:
- Fall A · 10 × ds: c ist größer als 100 mm und zugleich größer als 7 × ds.
- Fall B · 15 × ds: Fall A trifft nicht zu; c ist größer als 50 mm und zugleich größer als 3 × ds.
- Fall C · 20 × ds: c ist höchstens 50 mm oder höchstens 3 × ds.
Für einen Bügel beträgt der Tabellen-Mindestwert 48 mm. Bei einer anderen Biegung mit 60 mm Betondeckung rechtwinklig zur Biegeebene gilt Fall B: mindestens 180 mm.
Für Ihren Auftrag: Den im freigegebenen Bewehrungsplan angegebenen Rollendurchmesser übernehmen. Die Tabelle enthält Mindestwerte, keine automatische Fertigungsfreigabe. Größere geplante Werte dürfen nicht unterschritten werden; fehlen Angaben, ist die passende Rolle vor der Fertigung mit der Fachplanung abzustimmen. Alle Angaben ohne Gewähr.
Form nach Bewehrungsplan
Ein zugeschnittener Stab wird um eine Biegerolle in die vorgesehene Form gebracht. Zum Biegeauftrag gehören Stahlsorte, Durchmesser, Schenkellängen, Winkel und die vorgeschriebenen Biegerollendurchmesser.
Achs- und Außenmaße dürfen dabei nicht vermischt werden. Branchenüblich sind Außenmaße. Wenn Ihr Plan stattdessen Achsmaße verwendet, müssen diese eindeutig gekennzeichnet sein.
Rückbiegen und Erwärmen
Rückbiegen ist ein geplanter Bearbeitungsvorgang mit besonderen Anforderungen an Material und Ausführung. Bereits gebogene Stäbe dürfen nicht eigenmächtig zurückgebogen, erneut gebogen oder erhitzt werden. Solche Änderungen sind vorab mit der verantwortlichen Fachplanung abzustimmen, da sie die Eigenschaften der Bewehrung beeinflussen können.
Für einen eindeutigen Biegeauftrag: aktuelle Plan- oder Biegelistennummer, Position, Stahlsorte, Durchmesser, Stückzahl und alle Biegemaße angeben. Der passende Biegerollendurchmesser wird aus der Planung und den anwendbaren Regeln übernommen; er lässt sich nicht allein aus der Bezeichnung B500 ableiten.
NORMSTAND & QUELLEN
Redaktionell geprüft am 29. September 2026. DIN 488 ist eine mehrteilige Produktnorm. Nach den aktuellen DIN-Verzeichnissen gelten die folgenden Ausgaben:
| Teil | Ausgabe | Inhalt |
|---|---|---|
| DIN 488-1 | 2009-08 | Stahlsorten, Eigenschaften, Kennzeichnung |
| DIN 488-2 | 2009-08 | Betonstabstahl |
| DIN 488-3 | 2009-08 | Betonstahl in Ringen, Bewehrungsdraht |
| DIN 488-4 | 2009-08 | Betonstahlmatten |
| DIN 488-5 | 2009-08 | Gitterträger |
| DIN 488-6 | 2024-09 | Übereinstimmungsnachweis |
Quellen der Tabellen und Erläuterungen: ISB-Lagermattenprogramm (2018), Hinweise zum Biegen (10/2023) und Bewehren von Stahlbetontragwerken (2019), Arbeitsblatt 8, Abschnitt 2.2.
GEMEINSAM ANPACKEN
WAS HABEN
SIE VOR?
Ob konkrete Planung oder erste Frage:
Wir sprechen gerne über Ihr Bauvorhaben.
